Vanskeligheter med selektiv lasersmelting av ren kobber- og kobberlegeringer
Absorpsjonshastigheten for laserlys av metallmaterialer påvirker direkte kvaliteten på lasertilsetningsproduksjonsformede deler. Selv om det har vært mye forskning på utvalgte områdelasersmelting for å danne kobber- og kobberlegeringsdeler, er det fortsatt vanskelig å løse den høye reflektiviteten til kobber til 1064nm bølgelengdelaser. Noen forskere har utført laserabsorpsjonshastighetseksperimenter på ren kobberplate og sfærisk rent kobberpulver, og testresultatene viser at absorpsjonshastigheten på 1064nm bølgelengdelaser bare er 4% for ren kobberplate, 44% for kobberpulver med høyere sfæriskhet og 32% for nær sfærisk kobberpulver. Den lave laserabsorpsjonshastigheten fører direkte til laserenergispredning under lasertilsetningsprosessen, lav smeltebassengtemperatur, noe som resulterer i umeltet pulver, hull, lav tetthet og andre feil i de dannede delene, noe som ytterligere påvirker de dannede delenes mekaniske, termiske og elektriske ledningsevne.

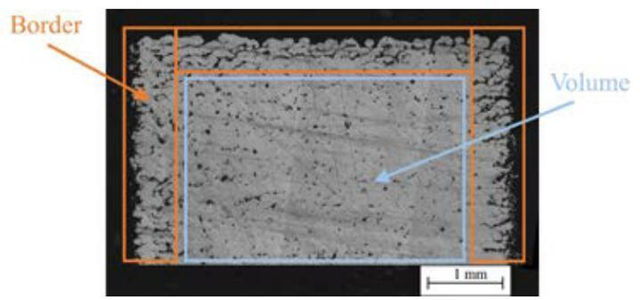

Lasereffekt 600W, skannehastighet 1000 mm / s, oppnådde rene kobberprøver med 97,8% tetthet
Hvis du vil vite mer informasjon om MRJ-Laser, kan du gå til:
Laser rengjøring maskin:https://www.mrj-laserclean.com/laser-cleaning-machine/
Laser merking maskin:https://www.mrj-laserclean.com/laser-marking-machine/
Laser sveisemaskin:https://www.mrj-laserclean.com/laser-welding-machine/
